As funções mais usadas no multímetro são tensão, corrente, resistência e continuidade. No multímetro digital, HOLD, display iluminado, teste de diodo e medição de capacitância completam o conjunto para diagnóstico elétrico.
Na prática, muitos erros nascem de três pontos: escala errada, pontas no borne incorreto ou confusão entre tensão AC/DC e corrente AC/DC. Nunca meça resistência ou continuidade em circuito energizado e confira a categoria IEC/CAT antes de usar o instrumento em instalações. Painéis energizados, redes industriais e situações com risco de arco elétrico pedem profissional qualificado.

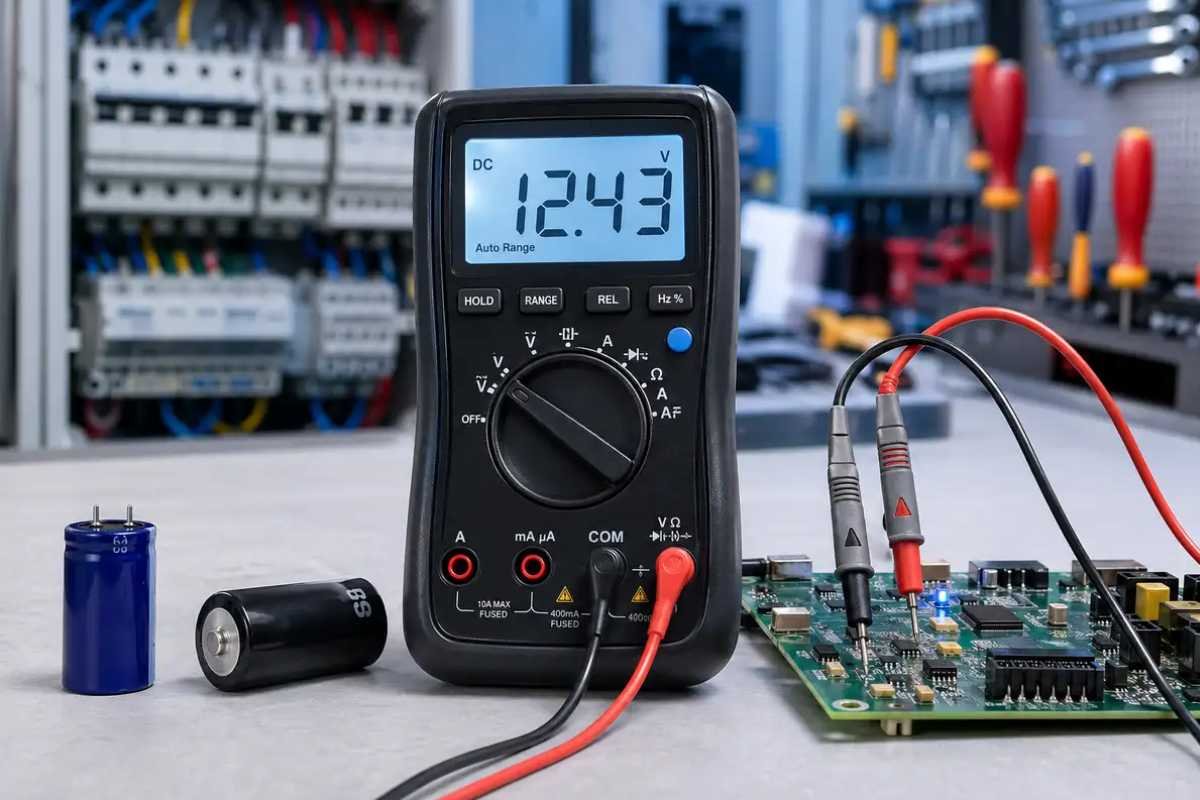

1. Use tensão, corrente, resistência e continuidade para localizar falhas sem adivinhar
Um diagnóstico elétrico começa pela grandeza que responde ao sintoma. O voltímetro mostra se existe alimentação, o amperímetro revela o consumo e o ohmímetro mede resistência com o circuito desligado. Ao avaliar falhas reais em bancada e em manutenção predial, percebemos que a função certa corta testes repetidos e evita desmontagens sem necessidade.
A rotina pode ser simples: ajuste a função na chave seletora de escala, olhe os bornes, posicione as pontas de prova, leia o display e retire as pontas com cuidado. Em modelos sem autorange, comece pela escala mais alta. Um multímetro adequado ao tipo de medição entrega leitura mais estável e diminui o risco de uso fora da categoria indicada.
Tensão AC/DC: confirme se há alimentação antes de desmontar o circuito
Na medição de tensão, as pontas ficam em paralelo, nos dois pontos do circuito. Esse procedimento segue o princípio básico de medição elétrica usado em instrumentos conforme a IEC 61010-1:2010, norma que trata de requisitos de segurança para equipamentos de medição, controle e uso laboratorial.
Um exemplo comum aparece no teste de uma bateria fraca em DC: o display mostra tensão abaixo do necessário para o funcionamento. Esse teste evita desmontar um circuito que nem recebeu energia suficiente.
Corrente elétrica: meça em série e evite queimar o fusível interno
Na medição de corrente elétrica, o multímetro trabalha como amperímetro e entra em série com a carga. O erro mais frequente ocorre quando alguém tenta medir corrente com as pontas na entrada errada, o que pode queimar o fusível interno.
Também testamos situações em que a ponta permanece no borne de corrente depois de uma medição anterior. Se o usuário passa a medir tensão sem mudar o borne, cria uma condição perigosa de curto e ainda pode danificar o instrumento.
Resistência e continuidade: encontre circuito aberto, curto e mau contato
Para medir resistência, use o ohmímetro com o circuito desenergizado. Antes da resistência ou continuidade, desligue a alimentação, bloqueie religamento acidental quando isso se aplicar e descarregue capacitores.
No teste de continuidade, o buzzer sinaliza caminho fechado. Ele ajuda a localizar fusível queimado, condutor aberto e chave com contato defeituoso. Em um cabo rompido, a ausência de beep aponta a falha, desde que pontas e escala tenham sido revisadas antes.
2. Confira a categoria CAT e os recursos extras antes de encostar as pontas de prova
Antes da medição, o risco não depende apenas da tensão nominal. Transientes, pontas inadequadas e energia disponível no ponto testado alteram o nível de perigo.
A categoria de segurança CAT precisa combinar com o ambiente de uso e com a tensão envolvida. A ABNT NBR 5410:2004 orienta instalações elétricas de baixa tensão no Brasil, enquanto a IEC 61010-1:2010 define requisitos de segurança para instrumentos de medição.
CAT I, CAT II, CAT III e CAT IV: escolha pelo risco do ponto de medição
CAT I atende eletrônicos isolados da rede. CAT II cobre cargas ligadas à tomada. CAT III entra em quadros e instalações fixas. CAT IV fica para entrada de serviço e pontos com maior energia disponível.
Um multímetro com tensão nominal alta, mas CAT inadequada, pode ser inseguro no quadro elétrico. A categoria CAT reduz risco em transientes, mas não elimina choque elétrico, queimadura ou arco elétrico. Em emergência, siga orientações do Corpo de Bombeiros e da Defesa Civil.
Funções avançadas que aceleram diagnósticos reais
Comparamos categoria CAT, fusíveis, isolamento das pontas, autorange, display iluminado e função HOLD antes de escolher o instrumento. Esses critérios reduzem leitura ruim e ajudam no uso seguro.
Teste de diodo ajuda na análise de semicondutores. Capacitância elétrica avalia capacitor suspeito. Frequência e duty cycle verificam sinais de controle. Temperatura apoia a manutenção quando não faz sentido desmontar tudo logo no primeiro teste.
Checklist rápido para evitar leituras falsas e acidentes
O erro mais comum aparece na medição de corrente AC/DC com a ponta no borne errado. Revise função, escala, bornes, estado das pontas e marcação CAT perto das entradas.
Se houver cheiro de queimado, disjuntor desarmando repetidamente, painel industrial ou medição acima da sua qualificação, pare. Em situações de risco, consulte um eletricista qualificado.
Qual função do multímetro devo usar primeiro em um diagnóstico elétrico?
Comece pela função ligada ao sintoma: tensão para checar alimentação, continuidade para circuito aberto ou fechado. O multímetro tira o “chute” do diagnóstico quando função, escala e ponto de contato fazem sentido para a falha investigada.
Posso medir resistência com o circuito ligado?
Não. Desligue a energia e descarregue capacitores antes de medir resistência ou continuidade. Em motores, fontes, placas e capacitores, esse cuidado evita leitura falsa e reduz risco de choque.
Qual categoria CAT é mais indicada para instalações residenciais?
Use categoria IEC/CAT compatível com o ponto medido e a tensão envolvida. As pontas também precisam ter CAT igual ou maior que a do instrumento.
O que observamos na prática é simples: revisar chave seletora, bornes e pontas antes de energizar deixa o diagnóstico mais seguro. Quando a medição passa do limite técnico de quem está executando o teste, parar não atrasa o serviço; evita acidente.
